  • CXT 400

CXT 400

该机床配备了*的数控系统,具有CNC标准功能,同时配备C轴控制系统及动力刀塔(配备与机床匹配的轴向、径向动力刀座各1个),一次装夹可完成车、铣、钻及攻牙的加工内容,使工序集中,适用精密复杂零件的加工,可对复杂零件一次装卡完成钻、镗、铰、铣、攻以及圆弧和曲面铣削等工序,能满足棒料或轴类工件平稳重切削及长时间的精密加工需求。
咨询热线

0757-2333 9949  136-3002-1174  朱小姐

微信咨询 在线询价
  • 技术参数

    类目

    单位

    参数

    加工参数范围

    最大回转直径

    mm

    Ф500

    最大车削直径

    mm

    Ф350

    最大车削长度

    mm

    450

    X/Z轴行程

    mm

    200/500

    刀架上最大加工直径

    mm

    Ф200

    最大棒材通孔直径

    mm

    Ф42

    主轴油缸卡盘

    主轴最高转速

    rpm

    5000rpm

    主轴通孔直径

    mm

    Ф56

    主轴鼻端

    /

    A2-5

    主轴电机功率

    kw

    7.5

    C轴旋转角度

    360

    中空液压油缸/中空卡盘

    /

    油缸6"/卡盘6"

    伺服动力刀塔

    动力刀塔型式


    BMT

    动力刀塔最高转速

    rpm

    4000

    刀具容量

    (BMT45刀具工位)

    pcs

    12T

    动力刀座(0度)

    -

    配置

    动力刀座(90度)

    -

    配置

    外径、四方刀座规格

    mm

    20x20

    圆镗刀座规格

    mm

    Ф32

    相邻换刀时间

    sec

    0.2

    X/Z轴进给

    动力刀塔电机功率

    kw

    2.2KW

    X/Z轴电机功率

    kw

    1.2KW

    导轨型式

    /

    滚柱线轨35

    X/Z轴快速移动

    mm/min

    24

    可编程尾座

    套筒直径

    mm

    Ф65

    套筒行程

    mm

    100

    套筒锥度

    /

    MT-4

    精度(选装光栅尺)

    定位精度

    mm

    ≤0.006

    重复定位精度

    mm

    ≤0.003

    主轴跳动量

    mm

    ≤0.003

    其他

    电源

    -

     380V±10%,50Hz

    外形尺寸(长X宽)

    m

    2.3x1.6x1.75

    重量

    kg

    3600

    控制器

    -

    FANUC 0I-TF PLUS


  • 设备概述

    本机床在继承传统机床基础框架刚性强、结构对称、稳定性强等优点的基础上,引进国际*的动态刚性设计理念,优化设计了移动部件。

    采用高强度铸铁一体铸造成型,斜床身设计刚性优异,便于排屑,支架稳定,精度可靠。


    采用高刚性主轴及高精度轴承,主轴转速5000rpm,能满足棒料或轴类工件平稳重切削及长时间的精密加工需求。


    配备C轴控制系统及动力刀塔(配备与机床匹配的轴向、径向动力刀座各1个),一次装夹可完成车、铣、钻及攻牙的加工内容。


    高负荷伺服定位刀塔运用*换刀技术,相邻刀具换刀时间0.2s,换刀一气呵成,定位准确,噪声低,速度快。


    采用FANUC 0i-TF Plus数控系统,中文液晶显示,记忆报警,支持端面铣削、柱面铣削及同步编程功能。


    该机床采用整体式床身底座结构、倾斜导轨,确保了机床高刚性及流畅的排屑功能;高精度通孔式主轴结构、抗振性设计、以及大功率交流主轴电机,增强了机床运转的稳定性;适用于精密复杂零件等各种机械加工领域的需求。


    设备用途:该机床配备了*的数控系统,具有CNC标准功能,同时配备C轴控制系统及动力刀塔(配备与机床匹配的轴向、径向动力刀座各1个),一次装夹可完成车、铣、钻及攻牙的加工内容,使工序集中,适用精密复杂零件的加工,可对复杂零件一次装卡完成钻、镗、铰、铣、攻以及圆弧和曲面铣削等工序,能满足棒料或轴类工件平稳重切削及长时间的精密加工需求。

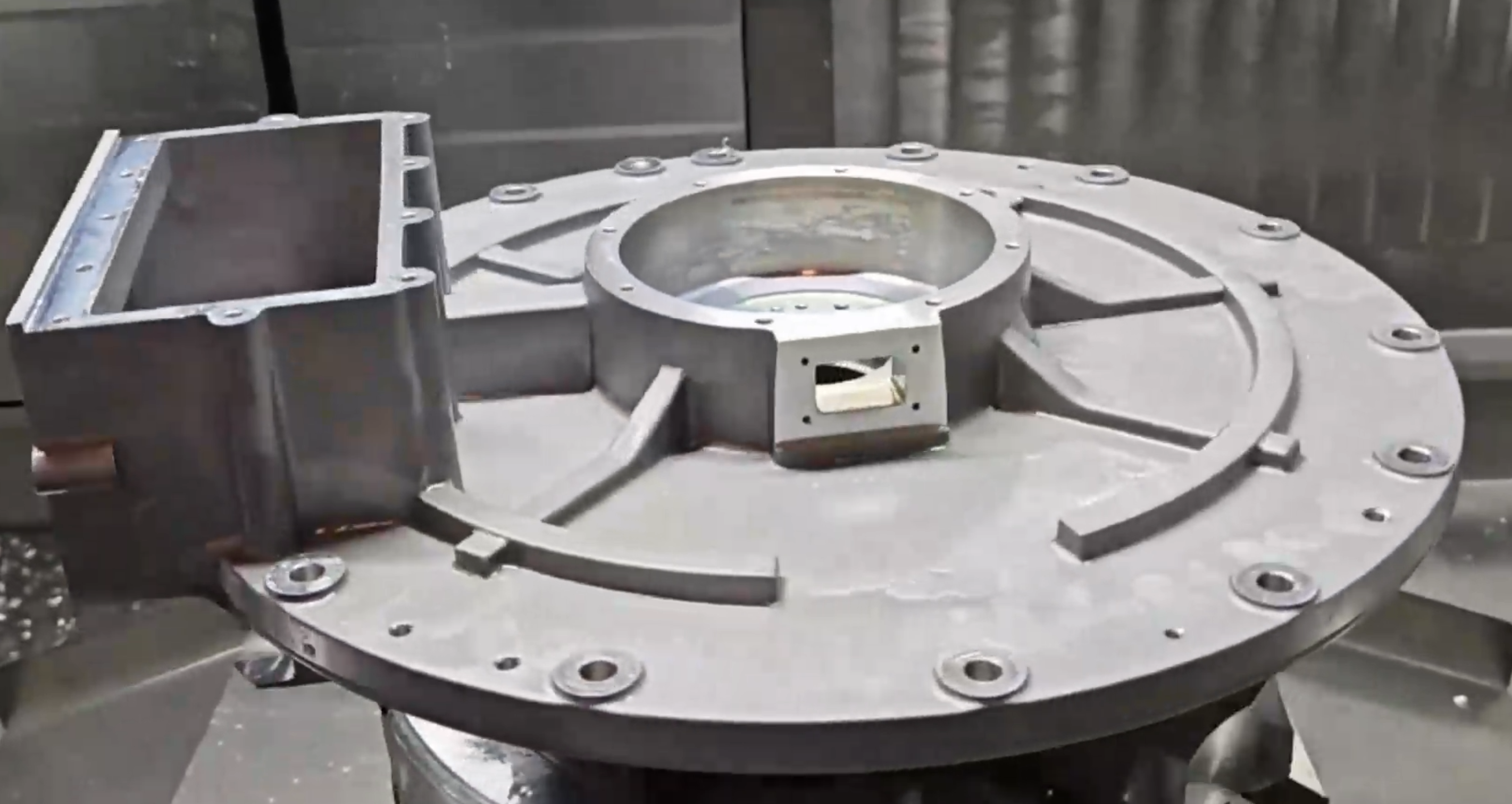

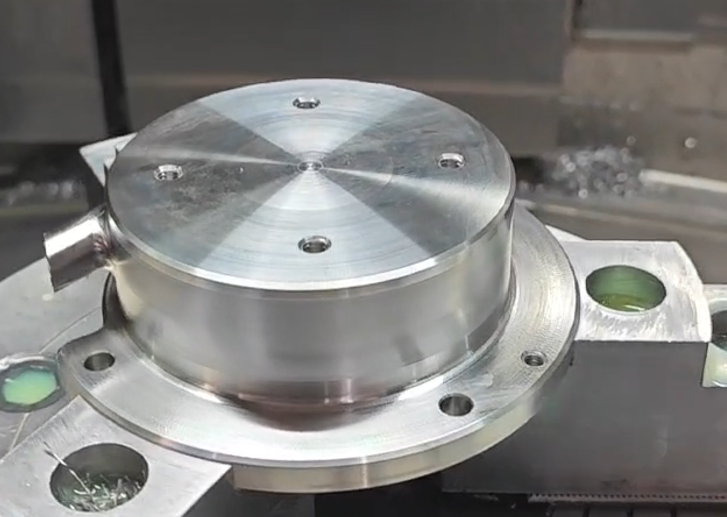

  • 应用案例
